浏览器渲染原理与性能优化 #

一.进程与线程 #

• 进程是操作系统资源分配的基本单位，进程中包含线程。
• 线程是由进程所管理的。为了提升浏览器的稳定性和安全性，浏览器采用了多进程模型。

浏览器中的（5个）进程 #

• 浏览器进程：负责界面显示、用户交互、子进程管理，提供存储等。

• 渲染进程：每个也卡都有单独的渲染进程，核心用于渲染页面。

• 网络进程：主要处理网络资源加载(HTML、CSS,、JS等)

• GPU进程：3d绘制,提高性能

• 插件进程： chrome中安装的一些插件

二.从输入URL到浏览器显示页面发生了什么? #

用户输入的是关键字还是URL？ 如果是关键字则使用默认搜索引擎生产URL

1.浏览器进程的相互调用 #

• 在浏览器进程中输入url地址开始导航。并准备渲染进程
• 在网络进程中发送请求，将响应后的结果交给渲染进程处理
• 解析页面，加载页面中所需资源
• 渲染完毕，展示结果

我们开始细化每一步流程，并且从流程中提取我们可以优化的点。

2.URL请求过程 #

• 浏览器查找当前URL是否存在缓存，如果有缓存、并且缓存未过期，直接从缓存中返回。

• 查看域名是否已经被解析过了，没有解析过进行DNS解析将域名解析成IP地址，并增加端口号

• 如果请求是HTTPS，进行SSL协商

• 利用IP地址进行寻址，请求排队。同一个域名下请求数量不能多余6个。

• 排队后服务器创建TCP链接 （三次握手）

• 利用TCP协议将大文件拆分成数据包进行传输(有序传输)，可靠的传输给服务器（丢包重传），服务器收到后按照序号重排数据包 （增加TCP头部，IP头部）

• 发送HTTP请求（请求行，请求头，请求体）

• HTTP 1.1中支持keep-alive属性,TCP链接不会立即关闭，后续请求可以省去建立链接时间。

• 服务器响应结果（响应行，响应头，响应体）

• 返回状态码为301、302时，浏览器会进行重定向操作。（重新进行导航）

• 返回304则查找缓存。（服务端可以设置强制缓存）

通过network Timing 观察请求发出的流程：

• Queuing: 请求发送前会根据优先级进行排队，同时每个域名最多处理6个TCP链接，超过的也会进行排队，并且分配磁盘空间时也会消耗一定时间。

• Stalled :请求发出前的等待时间（处理代理，链接复用）

• DNS lookup :查找DNS的时间

• initial Connection :建立TCP链接时间

• SSL: SSL握手时间（SSL协商）

• Request Sent :请求发送时间（可忽略）

• Waiting(TTFB) :等待响应的时间，等待返回首个字符的时间

• Content Dowloaded :用于下载响应的时间

蓝色：DOMContentLoaded:DOM构建完成的时间

红色：Load:浏览器所有资源加载完毕

本质上，浏览器是方便一般互联网用户通过界面解析和发送HTTP协议的软件

3.HTTP发展历程 #

• HTTP/0.9 在传输过程中没有请求头和请求体，服务器响应没有返回头信息，内容采用ASCII字符流来进行传输 HTML

• HTTP/1.0 增加了请求头和响应头，实现多类型数据传输

• HTTP/1.1 默认开启持久链接，在一个TCP链接上可以传输多个HTTP请求 ， 采用管线化的方式（每个域名最多维护6个TCP持久链接）解决队头阻塞问题 （服务端需要按顺序依次处理请求）。完美支持数据分块传输（chunk transfer），并引入客户端cookie机制、安全机制等。

• HTTP/2.0 解决网络带宽使用率低 （TCP慢启动，多个TCP竞争带宽，队头阻塞）采用多路复用机制（一个域名使用一个TCP长链接，通过二进制分帧层来实现）。头部压缩（HPACK）、及服务端推送

• HTTP/3.0 解决TCP队头阻塞问题， 采用QUIC协议。QUIC协议是基于UDP的 （目前：支持和部署是最大的问题）

• HTTP明文传输,在传输过程中会经历路由器、运营商等环节，数据有可能被窃取或篡改 （安全问题）

对比HTTP/1.1 和 HTTP/2 的差异

4.渲染流程 #

• 1.浏览器无法直接使用HTML，需要将HTML转化成DOM树。（document）
• 2.浏览器无法解析纯文本的CSS样式，需要对CSS进行解析,解析成styleSheets。CSSOM（document.styleSeets）
• 3.计算出DOM树中每个节点的具体样式（Attachment）
• 4.创建渲染（布局）树，将DOM树中可见节点，添加到布局树中。并计算节点渲染到页面的坐标位置。（layout）
• 5.通过布局树，进行分层 （根据定位属性、透明属性、transform属性、clip属性等）生产图层树
• 6.将不同图层进行绘制，转交给合成线程处理。最终生产页面，并显示到浏览器上 (Painting,Display)

查看layer并对图层进行绘制的列表

三.模拟请求->渲染流程 #

请求报文格式

• 起始行：[方法][空格][请求URL][HTTP版本][换行符]
• 首部： [首部名称][:][空格][首部内容][换行符]
• 首部结束：[换行符]
• 实体

响应报文格式

• 起始行：[HTTP版本][空格][状态码][空格][原因短语][换行符]
• 首部：[首部名称][:][空格][首部内容][换行符]
• 首部结束： [换行符]
• 实体

1.基于TCP发送HTTP请求 #

const net = require('net')
class HTTPRequest {
    constructor(options) {
        this.method = options.method || 'GET';
        this.host = options.host || '127.0.0.1';
        this.port = options.port || 80;
        this.path = options.path || '/';
        this.headers = options.headers || {}
    }
    send(body) {
        return new Promise((resolve, reject) => {
            body = Object.keys(body).map(key => (`${key}=${encodeURIComponent(body[key])}`)).join('&');
            if (body) {
                this.headers['Content-Length'] = body.length;
            };

            const socket = net.createConnection({
                host:this.host,
                port:this.port
            },()=>{
                const rows = [];
                rows.push(`${this.method} ${this.path} HTTP/1.1`);
                Object.keys(this.headers).forEach(key=>{
                    rows.push(`${key}: ${this.headers[key]}`);
                });
                let request = rows.join('\r\n') + '\r\n\r\n' + body;
                socket.write(request)
            });

            socket.on('data',function(data){
                // data 为发送请求后返回的结果
            })

        })

    }
}
async function request() {
    const request = new HTTPRequest({
        method: 'POST',
        host: '127.0.0.1',
        port: 3000,
        path: '/',
        headers: {
            name: 'zhufeng',
            age: 11
        }
    });
    let { responseLine, headers, body } = await request.send({ address: '北京' });
}

request();

2.解析响应结果 #

const parser = new HTTPParser()
socket.on('data',function(data){
    // data 为发送请求后返回的结果
    parser.parse(data);
    if(parser.result){
        resolve(parser.result)
    }
});

3.解析HTML #

let stack = [{ type: 'document', children: [] }];
const parser = new htmlparser2.Parser({
    onopentag(name, attributes) {
        let parent = stack[stack.length - 1];
        let element = {
            tagName: name,
            type: 'element',
            children: [],
            attributes,
            parent
        }
        parent.children.push(element);
        element.parent = parent;
        stack.push(element);
    },
    ontext(text) {
        let parent = stack[stack.length - 1];
        let textNode = {
            type: 'text',
            text
        }
        parent.children.push(textNode)
    },
    onclosetag(tagname) {
        stack.pop();
    }
});
parser.end(body)

4.解析CSS #

const cssRules = [];
const css = require('css');
function parserCss(text) {
    const ast = css.parse(text);
    cssRules.push(...ast.stylesheet.rules);
}

const parser = new htmlparser2.Parser({
    onclosetag(tagname) {
        let parent = stack[stack.length - 1];
        if (tagname == 'style') {
            parserCss(parent.children[0].text);
        }
        stack.pop();
    }
});

5.计算样式 #

function computedCss(element) {
    let attrs = element.attributes; // 获取元素属性
    element.computedStyle = {}; // 计算样式
    Object.entries(attrs).forEach(([key, value]) => {
        cssRules.forEach(rule => {
            let selector = rule.selectors[0];
            if ((selector == '#'+value && key == 'id') || (selector == '.'+value && key == 'class')) {
                rule.declarations.forEach(({ property, value }) => {
                    element.computedStyle[property] = value;
                })
            }
        })
    });
}

6.布局绘制 #

function layout(element) {
    // 计算位置 -> 绘制
    if (Object.keys(element.computedStyle).length != 0) {
        let { background, width, height, top, left } = element.computedStyle
        let code = `
            let canvas = document.getElementById('canvas');
            canvas.width = window.innerWidth;
            canvas.height = window.innerHeight ;
            let context = canvas.getContext("2d")
            context.fillStyle = "${background}";
            context.fillRect(${top}, ${left}, ${parseInt(width)}, ${parseInt(height)});
            `
        fs.writeFileSync('./code.js', code);
    }
}

总结：DOM如何生成的 #

• 当服务端返回的类型是text/html时，浏览器会将收到的数据通过HTMLParser进行解析 (边下载边解析)

• 在解析前会执行预解析操作，会预先加载JS、CSS等文件

• 字节流 -> 分词器 -> Tokens -> 根据token生成节点 -> 插入到 DOM树中

• 遇到js:在解析过程中遇到script标签，HTMLParser会停止解析，（下载）执行对应的脚本。

• 在js执行前，需要等待当前脚本之上的所有CSS加载解析完毕（js是依赖css的加载）

• CSS样式文件尽量放在页面头部，CSS加载不会阻塞DOM tree解析,浏览器会用解析出的DOM TREE和 CSSOM 进行渲染，不会出现闪烁问题。如果CSS放在底部，浏览是边解析边渲染，渲染出的结果不包含样式，后续会发生重绘操作。
• JS文件放在HTML底部，防止JS的加载、解析、执行堵塞页面后续的正常渲染

通过PerformanceAPI 监控渲染流程

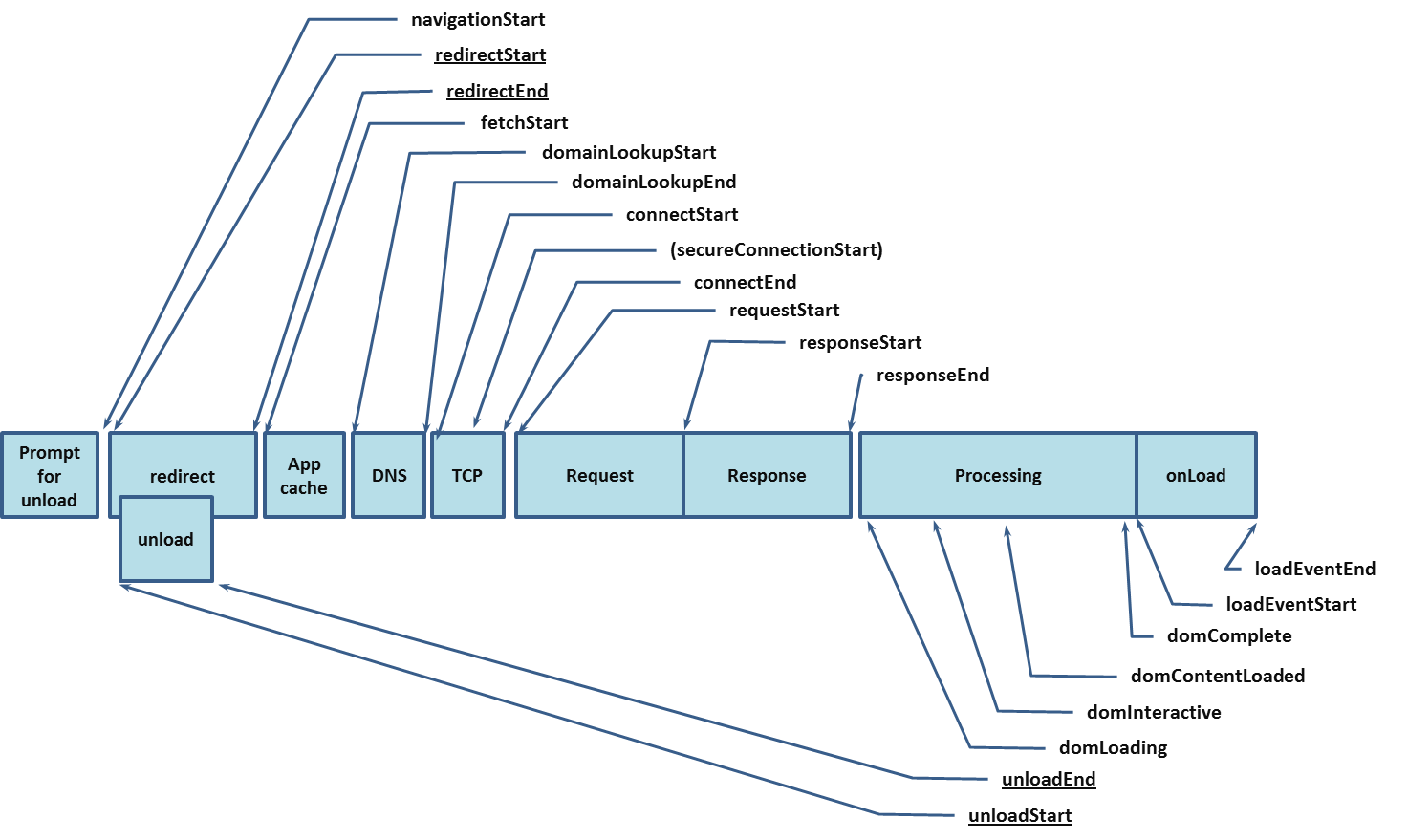

四.Perfomance API #

<div style="background:red;height:100px;width:100px"></div>
<h1 elementtiming="meaningful">珠峰架构</h1>
<script>
    window.onload = function () {
        let ele = document.createElement('h1');
        ele.innerHTML = 'zf';
        document.body.appendChild(ele)
    }
    setTimeout(() => {
        const {
            fetchStart,
            requestStart,
            responseStart,
            domInteractive,
            domContentLoadedEventEnd,
            loadEventStart
        } = performance.timing;


        let TTFB = responseStart - requestStart; // ttfb
        let TTI = domInteractive - fetchStart; // tti
        let DCL = domContentLoadedEventEnd - fetchStart // dcl
        let L = loadEventStart - fetchStart;
        console.log(TTFB, TTI, DCL, L)

        const paint = performance.getEntriesByType('paint');
        const FP = paint[0].startTime;
        const FCP = paint[1].startTime; // 2s~4s
    }, 2000);

    let FMP;
    new PerformanceObserver((entryList, observer) => {
        let entries = entryList.getEntries();
        FMP = entries[0];
        observer.disconnect();
        console.log(FMP)
    }).observe({ entryTypes: ['element'] });

    let LCP;
    new PerformanceObserver((entryList, observer) => {
        let entries = entryList.getEntries();
        LCP = entries[entries.length - 1];
        observer.disconnect();
        console.log(LCP); // 2.5s-4s
    }).observe({ entryTypes: ['largest-contentful-paint'] });

    let FID;
    new PerformanceObserver((entryList, observer) => {
        let firstInput = entryList.getEntries()[0];
        if (firstInput) {
            FID = firstInput.processingStart - firstInput.startTime;
            observer.disconnect();
            console.log(FID)
        }
    }).observe({ type: 'first-input', buffered: true });
</script>

五.网络优化策略 #

• 减少HTTP请求数，合并JS、CSS,合理内嵌CSS、JS

• 合理设置服务端缓存，提高服务器处理速度。 (强制缓存、对比缓存)

  // Expires/Cache-Control   Etag/if-none-match/last-modified/if-modified-since


  1


• 避免重定向，重定向会降低响应速度 (301,302)

• 使用dns-prefetch,进行DNS预解析

• 采用域名分片技术，将资源放到不同的域名下。接触同一个域名最多处理6个TCP链接问题。

• 采用CDN加速加快访问速度。(指派最近、高度可用)

• gzip压缩优化 对传输资源进行体积压缩 (html,js,css)

  // Content-Encoding: gzip


  1


• 加载数据优先级 : preload（预先请求当前页面需要的资源） prefetch（将来页面中使用的资源） 将数据缓存到HTTP缓存中

  <link rel="preload" href="style.css" as="style">


  1


六.关键渲染路径 #

• 重排（回流）Reflow： 添加元素、删除元素、修改大小、移动元素位置、获取位置相关信息

• 重绘 Repaint：页面中元素样式的改变并不影响它在文档流中的位置。

我们应当尽可能减少重绘和回流

1.强制同步布局问题 #

JavaScript强制将计算样式和布局操作提前到当前的任务中

<div id="app"></div>
<script>
    function reflow() {
        let el = document.getElementById('app');
        let node = document.createElement('h1');
        node.innerHTML = 'hello';
        el.appendChild(node);
        // 强制同步布局
        console.log(app.offsetHeight);
    }
    requestAnimationFrame(reflow)
</script>

2.布局抖动（layout thrashing）问题 #

在一段js代码中，反复执行布局操作，就是布局抖动

function reflow(){
    let el = document.getElementById('app');
    let node = document.createElement('h1');
    node.innerHTML = 'hello';
    el.appendChild(node);
    // 强制同步布局
    console.log(app.offsetHeight);
}
window.addEventListener('load',function(){
    for(let i = 0 ; i<100;i++){
        reflow();
    }
});

3.减少回流和重绘 #

• 脱离文档流

• 渲染时给图片增加固定宽高

• 尽量使用css3 动画

• 可以使用will-change提取到单独的图层中

七.静态文件优化 #

1.图片优化 #

图片格式：

• jpg:适合色彩丰富的照片、banner图；不适合图形文字、图标（纹理边缘有锯齿），不支持透明度
• png:适合纯色、透明、图标，支持半透明；不适合色彩丰富图片，因为无损存储会导致存储体积大
• gif:适合动画，可以动的图标；不支持半透明，不适和存储彩色图片
• webp:适合半透明图片，可以保证图片质量和较小的体积
• svg格式图片:相比于jpg和jpg它的体积更小,渲染成本过高,适合小且色彩单一的图标;

图片优化：

• 避免空src的图片

• 减小图片尺寸，节约用户流量

• img标签设置alt属性， 提升图片加载失败时的用户体验

• 原生的loading:lazy 图片懒加载

  <img loading="lazy" src="./images/1.jpg" width="300" height="450" />


  1


• 不同环境下，加载不同尺寸和像素的图片

  <img src="./images/1.jpg" sizes="(max-width:500px) 100px,(max-width:600px) 200px"  srcset="./images/1.jpg 100w, ./images/3.jpg 200w">


  1


• 对于较大的图片可以考虑采用渐进式图片

• 采用base64URL减少图片请求

• 采用雪碧图合并图标图片等

2.HTML优化 #

1. 语义化HTML:代码简洁清晰，利于搜索引擎，便于团队开发
2. 提前声明字符编码，让浏览器快速确定如何渲染网页内容
3. 减少HTML嵌套关系、减少DOM节点数量
4. 删除多余空格、空行、注释、及无用的属性等
5. HTML减少iframes使用 (iframe会阻塞onload事件可以动态加载iframe)
6. 避免使用table布局

3.CSS优化 #

1. 减少伪类选择器、减少样式层数、减少使用通配符

2. 避免使用CSS表达式，CSS表达式会频繁求值， 当滚动页面，或者移动鼠标时都会重新计算 (IE6,7)

   background-color: expression( (new Date()).getHours()%2 ? "red" : "yellow" );


   1


3. 删除空行、注释、减少无意义的单位、css进行压缩

4. 使用外链css,可以对CSS进行缓存

5. 添加媒体字段，只加载有效的css文件

   <link href="index.css" rel="stylesheet" media="screen and (min-width:1024px)" />


   1


6. CSS contain属性,将元素进行隔离

7. 减少@import使用，由于@import采用的是串行加载

4.JS优化 #

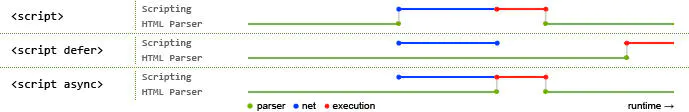

1. 通过async、defer异步加载文件



2. 减少DOM操作，缓存访问过的元素

3. 操作不直接应用到DOM上，而应用到虚拟DOM上。最后一次性的应用到DOM上。

4. 使用webworker解决程序阻塞问题

5. IntersectionObserver

   const observer = new IntersectionObserver(function(changes) {
       changes.forEach(function(element, index) {
           if (element.intersectionRatio > 0) {
               observer.unobserve(element.target);
               element.target.src = element.target.dataset.src;
           }
       });
   });
   function initObserver() {
       const listItems = document.querySelectorAll('img');
       listItems.forEach(function(item) {
           observer.observe(item);
       });
   }
   initObserver();


   1
   2
   3
   4
   5
   6
   7
   8
   9
   10
   11
   12
   13
   14
   15


6. 虚拟滚动 vertual-scroll-list

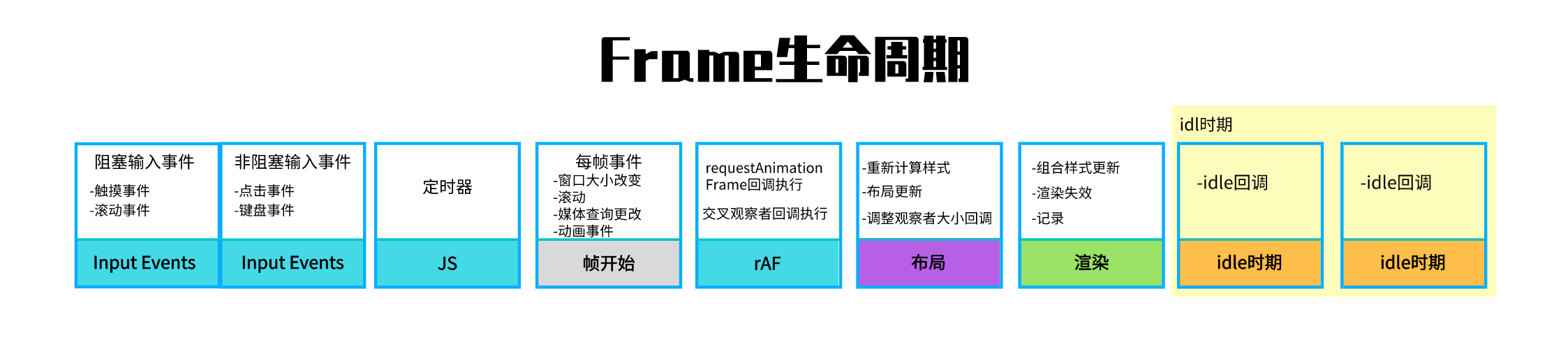

7. requestAnimationFrame、requestIdleCallback



8. 尽量避免使用eval, 消耗时间久

9. 使用事件委托，减少事件绑定个数。

10. 尽量使用canvas动画、CSS动画

5.字体优化 #

@font-face {
    font-family: "Bmy";
    src: url("./HelloQuincy.ttf");
    font-display: block;
    /* block 3s 内不显示, 如果没加载完毕用默认的   */
    /* swap 显示老字体 在替换 */
    /* fallback 缩短不显示时间， 如果没加载完毕用默认的 ，和block类似*/
    /* optional 替换可能用字体 可能不替换*/
}
body {
    font-family: "Bmy"
}

FOUT(Flash Of Unstyled Text) 等待一段时间，如果没加载完成，先显示默认。加载后再进行切换。

FOIT(Flash Of Invisible Text)字体加载完毕后显示，加载超时降级系统字体 （白屏）

八. 优化策略 #

• 关键资源个数越多，首次页面加载时间就会越长

• 关键资源的大小，内容越小，下载时间越短

• 优化白屏：内联css和内联js移除文件下载,较小文件体积

• 预渲染，打包时进行预渲染

• 使用SSR加速首屏加载（耗费服务端资源），有利于SEO优化。 首屏利用服务端渲染，后续交互采用客户端渲染

九.浏览器的存储 #

• cookie: cookie过期时间内一直有效，存储大小4k左右、同时限制字段个数，不适合大量的数据存储，每次请求会携带cookie,主要可以利用做身份检查。

  • 设置cookie有效期
  • 根据不同子域划分cookie较少传输
  • 静态资源域名和cookie域名采用不同域名，避免静态资源访问时携带cookie

• localStorage: chrome下最大存储5M, 除非手动清除，否则一直存在。利用localStorage存储静态资源

  function cacheFile(url) {
      let fileContent = localStorage.getItem(url);
      if (fileContent) {
          eval(fileContent)
      } else {
          let xhr = new XMLHttpRequest();
          xhr.open('GET', url, true);
          xhr.onload = function () {
              let reponseText = xhr.responseText
              eval(reponseText);
              localStorage.setItem(url, reponseText)
          }
          xhr.send()
      }
  }
  cacheFile('/index.js');


  1
  2
  3
  4
  5
  6
  7
  8
  9
  10
  11
  12
  13
  14
  15
  16


• sessionStorage: 会话级别存储，可用于页面间的传值

• indexDB:浏览器的本地数据库 （基本无上限）

  let request = window.indexedDB.open('myDatabase');
  request.onsuccess = function(event){
      let db = event.target.result;
      let ts = db.transaction(['student'],'readwrite')
      ts.objectStore('student').add({name:'zf'})
      let r = ts.objectStore('student').get(5);
      r.onsuccess = function(e){
          console.log(e.target.result)
      }
  }
  request.onupgradeneeded  = function (event) {
      let db = event.target.result;
      if (!db.objectStoreNames.contains('student')) {
          let store = db.createObjectStore('student', { autoIncrement: true });
      }
  }


  1
  2
  3
  4
  5
  6
  7
  8
  9
  10
  11
  12
  13
  14
  15
  16


十.增加体验 PWA（Progressive Web App） #

webapp用户体验差（不能离线访问），用户粘性低（无法保存入口），pwa就是为了解决这一系列问题,让webapp具有快速，可靠，安全等特点

• Web App Manifest:将网站添加到桌面、更类似native的体验
• Service Worker:离线缓存内容,配合cache API
• Push Api & Notification Api: 消息推送与提醒
• App Shell & App Skeleton App壳、骨架屏

十一.LightHouse使用 #

npm install lighthouse -g
lighthouse http://www.taobao.com

可以根据lighthouse中的建议进行页面的优化

requestFrameAnimation requestAdleCallback

图片 contain
